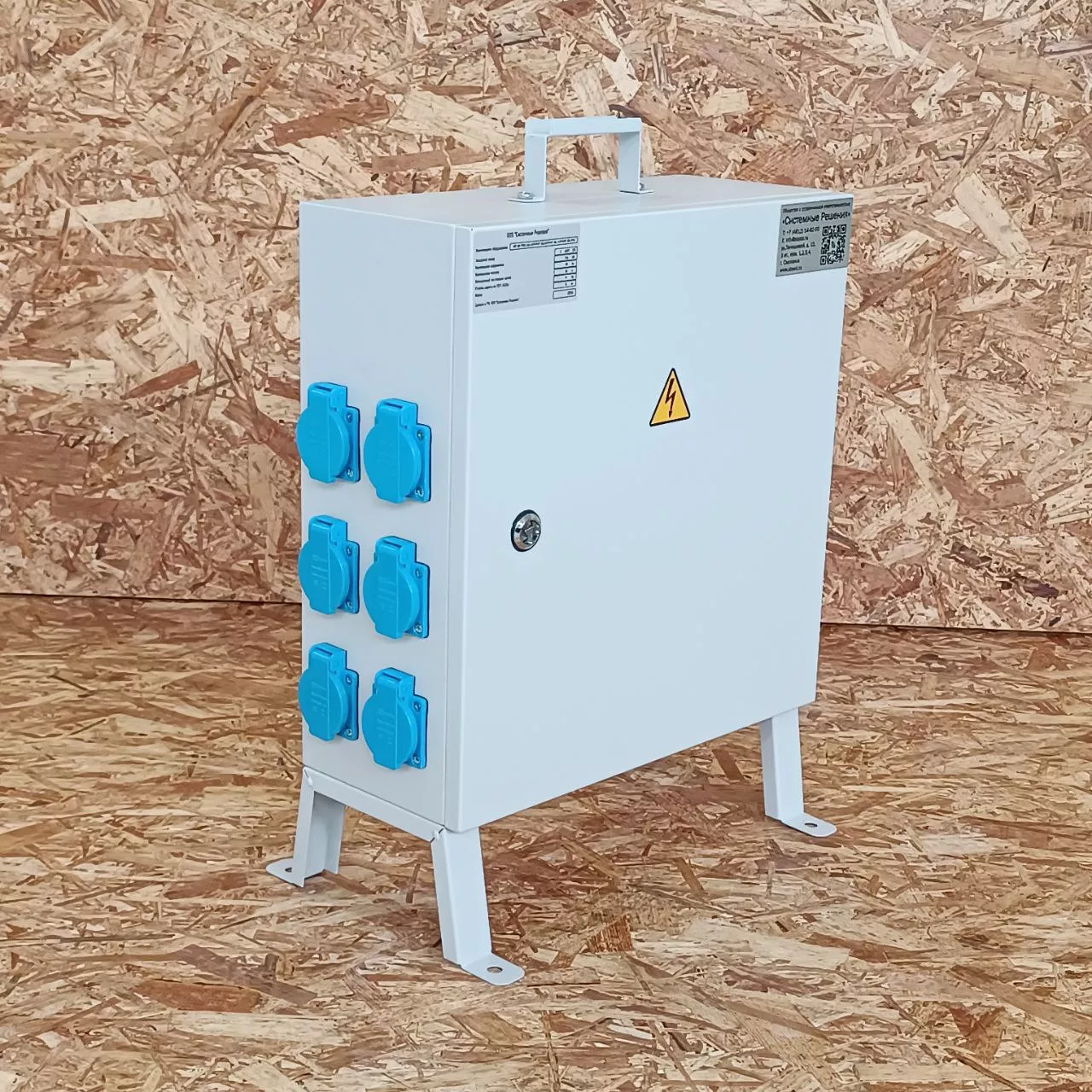

НКУ: как выбрать качественного производителя и на что смотреть

НКУ — низковольтные комплектные устройства распределения и управления. Это щиты и шкафы, которые принимают, распределяют и защищают электропитание на объекте. Разбираем, что относится к НКУ, по каким стандартам их производят, какие ошибки допускают на сборке и как выбрать надёжного изготовителя, а не «гаражную» площадку без испытаний.

Что такое НКУ и что к ним относится

По ГОСТ IEC 61439-1 НКУ — это комбинация одного или нескольких низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, собранных вместе со всеми внутренними электрическими и механическими соединениями и конструкцией. Проще говоря, НКУ — это родовое понятие, а «щит», «шкаф» или «пульт» — конструктивные формы его исполнения.

К НКУ относятся, в частности:

• ВРУ — вводно-распределительные устройства;
• ГРЩ — главные распределительные щиты;
• ЩС, ЩР — силовые и распределительные щиты;
• ЩАВР — щиты автоматического ввода резерва;
• РУСП / щиты механизации — распределительные устройства для строительных площадок;
• ЩУ — щиты управления и учёта.

По каким стандартам делают НКУ

Действующая нормативная база в России — серия ГОСТ IEC 61439, гармонизированная с международной IEC 61439:

• ГОСТ IEC 61439-1 — общие требования к НКУ;
• ГОСТ IEC 61439-2 — силовые НКУ (ГРЩ, силовые распределительные устройства);
• ГОСТ IEC 61439-3 — распределительные щиты для неспециалистов (бытовые);
• ГОСТ IEC 61439-4 — НКУ для строительных площадок.

Прежний ГОСТ Р 51321.1 отменён с 1 марта 2022 года — ссылаться на него как на действующий стандарт уже нельзя. Подтверждение соответствия для щитов распределения и управления оформляется декларацией о соответствии ТР ТС 004/2011 «О безопасности низковольтного оборудования» (как правило, дополнительно — ТР ТС 020/2011 по электромагнитной совместимости). Климатическое исполнение задаётся по ГОСТ 15150, степень защиты корпуса IP — по ГОСТ 14254 (IEC 60529).

Формы разделения (секционирование)

Форма разделения — это степень внутреннего секционирования НКУ перегородками между сборными шинами, функциональными блоками и зажимами внешних проводников. По ГОСТ IEC 61439-2 различают формы от 1 до 4b:

Чем выше форма, тем безопаснее обслуживание под напряжением и тем лучше локализуется авария. Форма задаётся проектом: для формы 4 перегородки должны быть сплошными, без перфорации.

Как проверяют качество: испытания

Серия 61439 предусматривает два уровня проверок:

• Проверка конструкции (раздел 10) — однократно для типа изделия: прочность и коррозионная стойкость, степень защиты IP, зазоры и пути утечки, защита от поражения током, изоляция, превышение температуры (нагрев), стойкость к токам короткого замыкания, ЭМС, работа механических частей.
• Проверка каждого изделия (раздел 11, приёмо-сдаточная) — на каждом готовом НКУ: IP, целостность цепей защиты и заземления, установка аппаратов, соединения, диэлектрическое испытание (для маломощных допускается проверка сопротивления изоляции), проверка схемы и функционирования.

Готовое НКУ сопровождается комплектом документов: декларация о соответствии, протокол испытаний, паспорт и руководство по эксплуатации (по ГОСТ 2.601), электрическая схема. Отсутствие протокола испытаний и схемы — тревожный признак.

Частые ошибки при производстве НКУ

• Неправильный подбор аппаратов и номиналов — без учёта время-токовых характеристик и предельных токов.
• Недобор сечения шин и проводов, отсутствие теплового расчёта — щит перегревается под нагрузкой; герметичный шкаф без вентиляции удерживает тепло.
• Неконтролируемая затяжка контактов — недотяг ведёт к нагреву и подгоранию, перетяг разрушает контакт. Качественная сборка требует динамометрического инструмента.
• Несоблюдение формы разделения по проекту — снижает безопасность обслуживания.
• Экономия на комплектующих — безымянные или контрафактные аппараты дают преждевременные отказы.
• Отсутствие маркировки и документации — провода и аппараты должны быть промаркированы, а щит сопровождаться схемой.
• «Гаражная сборка» без испытаний — изделие без проверки конструкции, ПСИ и документов формально не соответствует ГОСТ IEC 61439.

Чеклист выбора производителя НКУ

• Собственное производство и испытательная база для приёмо-сдаточных испытаний.
• Действующие декларации ТР ТС 004 и ТР ТС 020; в приложении указаны конкретные комплектующие — сверьте, что реально ставят именно их.
• Известные бренды аппаратов, а не безымянные компоненты.
• Работа по техническому заданию и опросному листу, инженерное проектирование.
• Полный комплект документов сразу, гарантия и понятные сроки.

Проблемы в эксплуатации и рекомендации

• Перегрев и ослабление контактов — самая частая находка. Рекомендация: периодическая протяжка резьбовых соединений динамометрическим инструментом и тепловизионный контроль под нагрузкой (по РД 34.45-51.300-97).
• Влага и конденсат — выбирайте степень защиты IP и климатическое исполнение под реальную среду, а не «с запасом на бумаге»; герметичный шкаф без вентиляции сам провоцирует конденсат.
• Ошибки монтажа — надёжное крепление, ревизия и обслуживание по регламенту.

Производство НКУ по стандартам — System Power

Производством электрощитового оборудования по действующим стандартам занимается System Power (ООО «Системные Решения», Смоленск). Изделия соответствуют серии ГОСТ IEC 61439, подтверждение соответствия — по ТР ТС 004/2011 и ТР ТС 020/2011, климатическое исполнение — по ГОСТ 15150. Собственное производство, приёмо-сдаточные испытания каждого изделия и полный комплект документов.

Серийно выпускаем РУСП (щиты механизации) для строительных площадок; по индивидуальному заказу изготавливаем электрощиты и НКУ по вашему техническому заданию или опросному листу. Смотрите каталог продукции или оставьте заявку на расчёт.
